Jiangsu Gongtang
- Стеклоэмаль GT88 обладает повышенной устойчивостью к коррозионному воздействию. В испытаниях с кипящей соляной кислотой ее срок службы оказался почти в три раза больше, чем у обычной стеклоэмали, а в горячем растворе гидроксида натрия ее стойкость превысила стандартные показатели устойчивости более чем в два раза.
- Покрытие из стеклоэмали GT88 также обеспечивает защиту от абразивного износа, прилипания и механических ударов. Оборудование с футеровкой GT88 легче очищать, оно требует менее частого обслуживания и гарантирует надежную долгосрочную работу.
- Эмаль GT88 прочно связывается с углеродистой сталью, создавая гладкую и ровную поверхность, имея при этом характерную синюю отделку, символизирующую ее надежность.
- Стеклоэмаль GT88 производится с использованием современных систем управления электрическими печами, соответствующими международным стандартам. Каждая партия эмалевого порошка проходит строгий контроль качества, что позволяет минимизировать дефекты и гарантировать стабильность характеристик.
- Наша эмаль GT88 производится из местного сырья, но по импортной рецептуре, что придает ей такие же физико-химические свойства, как и у оригинальной импортной стеклоэмали. За годы применения наша продукция показала надежную работу в различных условиях, подтвержденную многочисленными клиентами Jiangsu Gongtang. Гарантия на GT88 соответствует международным стандартам, что дает еще большую уверенность в качестве производимой нами продукции.
| Показатель | Единицы измерения | Стандарт испытаний | Референсное значение | Результаты испытаний |
| Стойкость к коррозии в кипящей HCl | г/м²·д | GB/T 7989 | ≤ 1.6 | 0.4 |
| Стойкость к коррозии в горячем NaOH | г/м²·д | GB/T 7988 | ≤ 5.0 | 1.5 |
| Стойкость к механическому удару | 10⁻³ J | GB/T 7990 | ≥ 220 | 290 |
| Термостойкость | °C | GB/T 7987 | ≥ 200 | 213 |
Примечание: все приведенные выше результаты испытаний получены на образцах стеклоэмали GT88 в соответствии с соответствующими национальными стандартами испытаний.
На диаграмме ниже представлены типичные уровни коррозии эмалированного GT88 оборудования при воздействии кислот и щелочей, основанные на длительных непрерывных испытаниях.
- При скорости коррозии менее 0,1 мм/год эмалевое покрытие может сохранять полную эффективность в течение примерно пяти лет.
- При скорости 0,1–0,2 мм/год срок службы эмалированных изделий обычно составляет от двух до пяти лет.
- Если скорость достигает 0,2 мм/год и выше, ожидаемый срок службы значительно сокращается, часто до двух лет или менее.

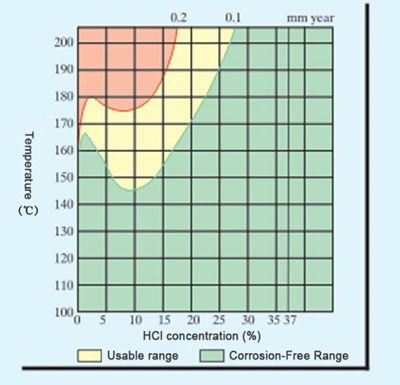

Среди всех кислотных веществ, используемых в химической промышленности, соляная кислота является наиболее распространенной, но также и одной из самых коррозионных для оборудования. Стеклоэмаль GT88 демонстрирует высокую устойчивость к этой жидкости, как показано в таблице. При этом коррозионная стойкость нашей эмали значительно изменяется при низких концентрациях. Она достигает наивысшей точки при концентрации около 1%, затем падает до самого низкого уровня около 10%. При концентрациях выше 10% коррозионная стойкость эмали снова резко возрастает. Такая же тенденция наблюдается с бромоводородной, йодноватой и хлоруксусной кислотами.

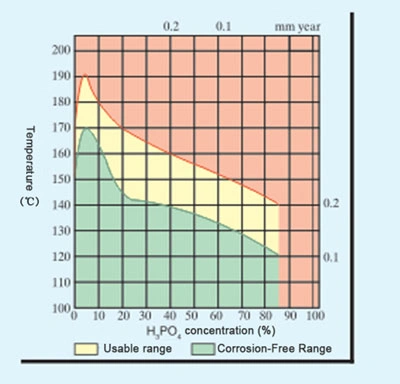

Характер коррозионной устойчивости стеклоэмали GT88 в фосфорной кислоте сильно отличается от ее поведения в других кислотах. В большинстве кислот коррозионная стойкость улучшается с увеличением концентрации. С фосфорной кислотой, однако, происходит обратное: чем выше концентрация кислоты, тем ниже стойкость эмали. Поскольку фосфорная кислота часто содержит примеси фторидов, коррозионные испытания необходимо проводить в течение более длительного периода, обычно не менее недели, для точной оценки производительности.

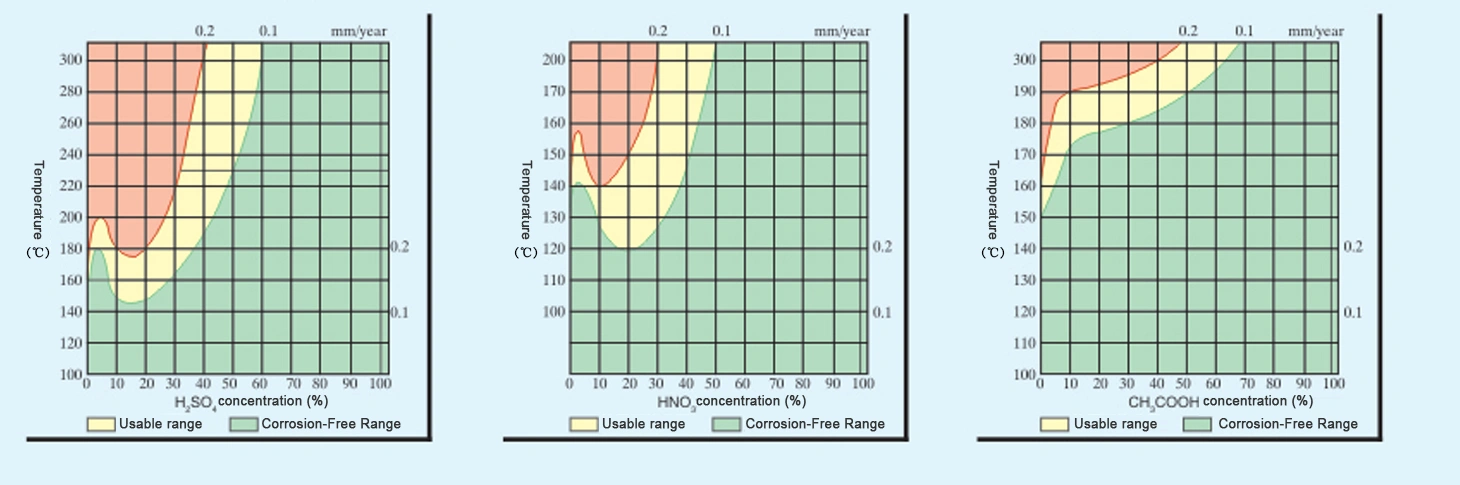

При низких концентрациях стеклоэмаль обеспечивает высочайший уровень коррозионной стойкости к данным кислотам. Однако, как только концентрация достигает 20%, стойкость снижается до самого низкого уровня. После этого, по мере увеличения концентрации, стойкость снова повышается. Такая же тенденция характерна для сернистой и азотистой кислот. Уксусная кислота включена в этот список в качестве типичного примера органической кислоты.

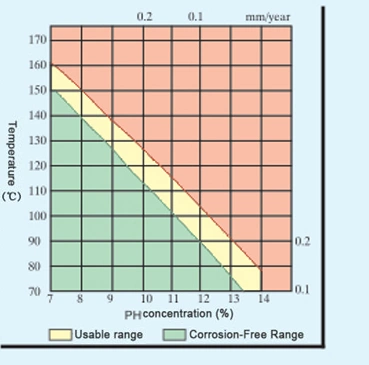

При комнатной температуре стеклоэмаль GT88 может выдерживать щелочи при любом уровне pH. Однако по мере роста температуры ее коррозионная стойкость снижается. Для высококонцентрированного гидроксида натрия или калия (pH 14 или выше) безопасные рабочие пределы составляют:
- 66°C при концентрации 10%
- 60°C при концентрации 20%
- 57°C при концентрации 30%
- 54°C при концентрации 50%
В процессах нейтрализации, когда pH составляет около 13, стеклоэмаль GT88 может работать при температурах до 100 °C. При использовании жидких или твердых щелочей их следует помещать в центр реактора и осторожно перемешивать. Такой подход предотвращает локальный перегрев и прилипание реагентов к эмалевому покрытию, способных вызвать повреждение эмалированного оборудования. Металлоорганические соединения (кроме фторидов) не вызывают коррозии стеклоэмали при нормальных условиях.
Ниже точки кипения стеклоэмаль GT88 демонстрирует высокую устойчивость как к жидкой, так и к парообразной воде. Выше точки кипения ее можно безопасно использовать до 150 °C. Однако важно отметить, что высокая стойкость к кислотам не обязательно означает такую же сильную устойчивость к воздействию воды.
Для солей (за исключением тех, что содержат фториды) уровень коррозии в значительной степени зависит от уровня pH раствора. Например, хлорид натрия сам по себе нейтрален, но после растворения в воде он становится коррозионным, и вода выступает в качестве среды. То же самое верно для хлорида алюминия, который высвобождает ионы хлора в растворе. Подробные данные о поведении стеклоэмали GT88 в данных солевых растворах можно найти на соответствующих диаграммах.
В большинстве случаев следы фторидов могут присутствовать в жидкостях, поэтому при использовании нашей эмали с данным типом растворов стоит соблюдать особую осторожность. Фториды обычно встречаются в фосфорной кислоте, соединениях фосфора, соляной кислоте и регенерированной серной кислоте. По этой причине всегда следует проводить коррозионные испытания перед использованием этих растворителей внутри емкостей, эмалированных GT88.
Стеклоэмаль GT88 устойчива к большинству органических растворителей при их использовании ниже максимальной рабочей температуры. Основная проблема связана с растворителями с низкой проводимостью, такими как метан, ксилол, толуол, бензол и гептан, поскольку они с большей вероятностью могут вызвать статическое накопление заряда. Когда они используются самостоятельно или в смеси с другими веществами статическое электричество может накапливаться между различными жидкостями, между жидкой и паровой фазами или между жидкостью и стенками сосуда. Искры, высвобождаемые этим статическим зарядом, могут воспламенить пары и вызвать взрыв, который может повредить эмалевое покрытие, вызвав его растрескивание или образование точечных отверстий. Из-за этого при работе с растворителями данного типа следует соблюдать особую осторожность.
